Blacknip
Absorption de la lumière
Revêtement noir et conducteur
généralités
BlackNiP est un revêtement double couche de nickel chimique. La première couche est un nickel chimique à haute teneur en phosphore, sur lequel est déposé un nickel chimique à faible teneur en phosphore.
Ce type de dépôt est largement utilisé dans les applications de piégeage de lumière en optique, ou appliqué sur des radiateurs dissipateurs de chaleur destinés à des environnements extrêmes ou à des pièces de géométrie complexes nécessitant une forte tolérance.
Le revêtement ne dégaze pas sous vide et peut être utilisé pour des applications spatiales. Il peut être nettoyé en bain ultrason à l’acétone. On peut également y coller des lentilles par exemple.
caractéristiques
Une micro‑rugosité est créée à la surface du revêtement afin de piéger la lumière et de rendre le dépôt noir mat.
Il est possible d’obtenir une finition mate ou brillante selon l’application. Pour la finition mat, un sablage de la pièce à lieu avant le traitement.
Ainsi, les caractéristiques de conductivité électrique du nickel chimique sont préservées. L’épaisseur du dépôt est également homogène sur toute la pièce et peut être garantie avec une très bonne tolérance.
propriétés techniques
|
Fonctions |
Noir et conducteur |
|
Dureté Vickers du dépôt sans traitement chimique |
550-650 HV 0.1 |
|
Dureté Vickers du dépôt avec traitement thermique de 5h à 200° C |
850-950 HV 0.1 |
|
Épaisseur typique du dépôt |
18 µm (10µm HP + 8µm LP) |
|
Tolérance de l’épaisseur du dépôt |
± 2 µm |
|
Taux de phosphore de la matrice NIP |
HP: 10-12 wt.% LP: 1-4 wt.% |
|

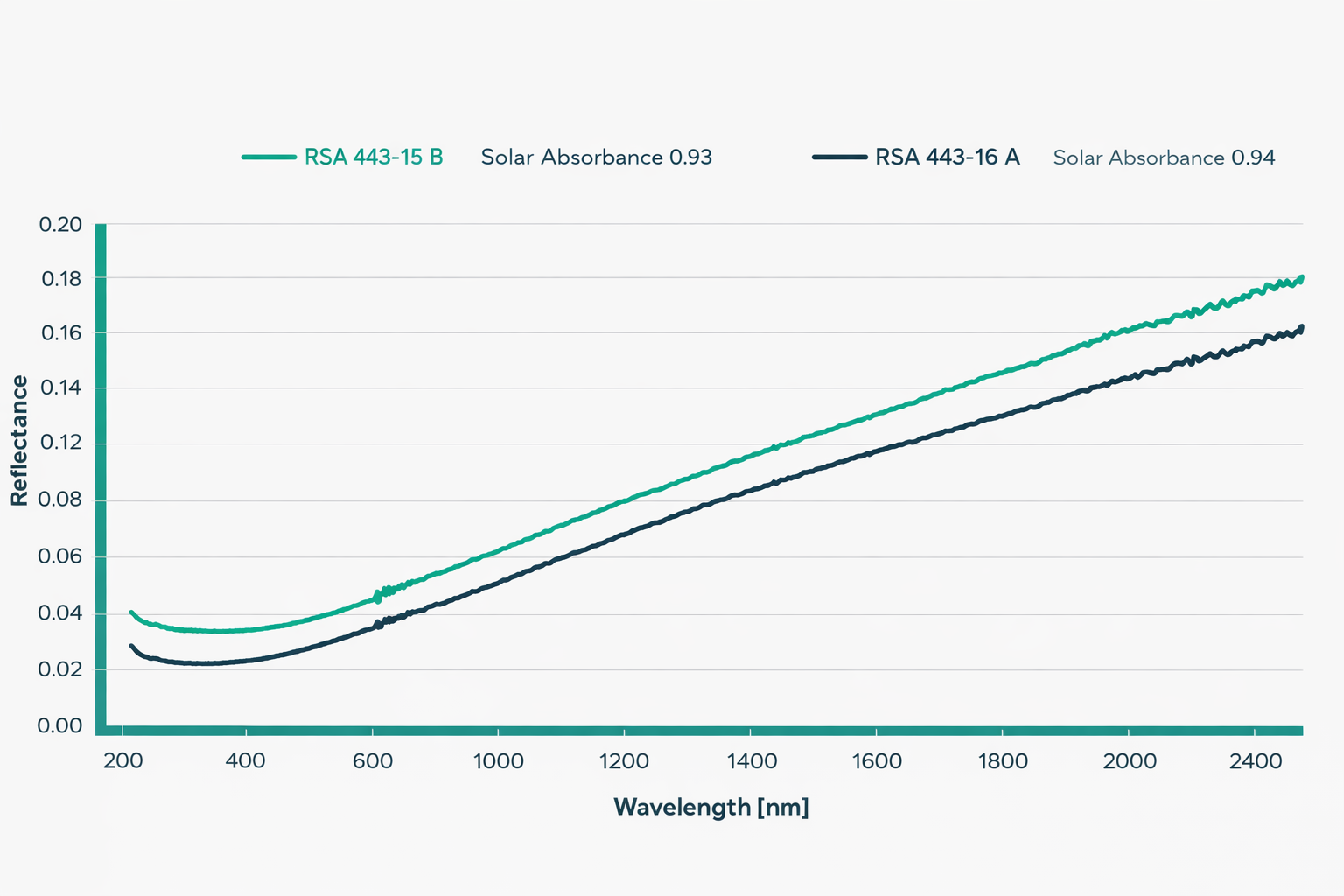

Absorption solaire |
0.96% @350nm ; 0.94% @800nm ; 0.9% @1400nm ; 0.84% @2400nm |
|
Point de fusion de la matrice NIP |
875 à 890°C (nickel pur : 1455 °C) |
|
Température d’utilisation |
-197° à 400°C |
|
Masse volumique du dépôt |
7.5g/cm3 |
|
Adhésion sur acier |
30 à 60 Kpsi |
|
Élasticité (dépôt non durci) |
0.7% |
|
Couleur du dépôt |
Noir / L<22 (CIELAB) |
|
Capacité des bains |
380x430x450mm |
